Các bước kiểm định máy toàn đạc điện tử [Chi tiết]

Máy toàn đạc điện tử cần có độ chính xác trong rất nhiều lĩnh vực như: trong đo đạc địa chính, địa hình trong xây dựng… Kiểm định, kiểm nghiệm, hiệu chuẩn máy toàn đạc điện tử để cho chiếc máy luôn vận hành một cách chính xác nhất. Bài viết dưới đây ACC sẽ giải đáp rõ về Các bước kiểm định máy toàn đạc điện tử chi tiết nhất hiện nay.

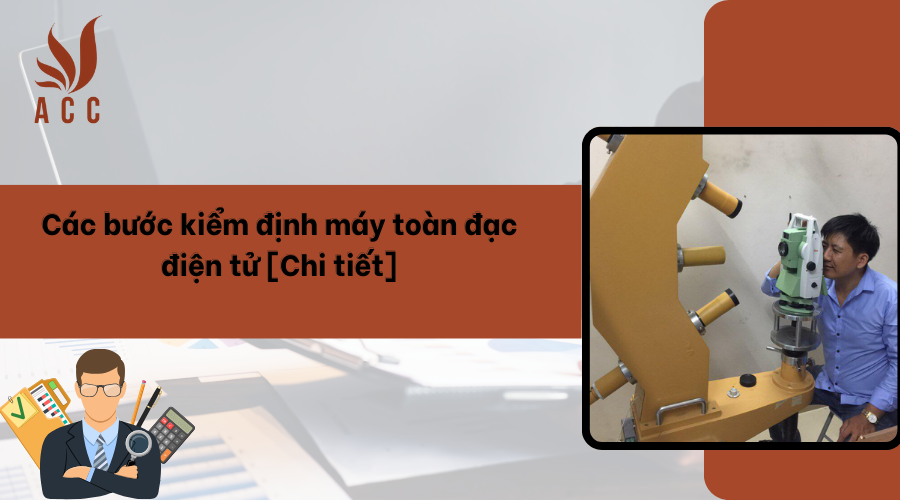

Các bước kiểm định máy toàn đạc điện tử [Chi tiết]

1. Vì sao cần kiểm định máy toàn đạc

Máy toàn đạc là thiết bị đo trắc địa chuyên dùng trong những lĩnh vực đòi hỏi độ chính xác cao. Cụ thể như: đo trắc địa địa hình, địa chính, đo thi công công trình nhà ở, đường sá,…

Kiểm định thiết bị là quá trình đánh giá, kiểm tra, xác nhận các phép đo của máy móc. Trong đó bao gồm các thiết bị kỹ thuật đo lường như máy toàn đạc.

Máy toàn đạc điện tử là một thiết bị kỹ thuật đo lường chất lượng cao. Các thông số và chỉ số sai số của máy toàn đạc rất thấp, cho phép đo chính xác. Vì thế, sau 6 đến 12 tháng, theo định kỳ cần phải kiểm định máy toàn đạc một lần.

Trong quá trình sử dụng, máy toàn đạc điện tử có thể bị va chạm hoặc phải hoạt động dưới thời tiết khắc nghiệt,…Những tác nhân khiến cho máy bị rung lắc, thương tổn như nắng lớn sẽ khiến cho máy bị sai số. Nếu không kiểm định, hiệu chuẩn định kỳ cho máy toàn đạc, sai số sẽ làm ảnh hưởng đến chất lượng đo đạc, thi công công trình.

Bên cạnh đó, việc kiểm định, hiệu chuẩn, kiểm nghiệm máy toàn đạc còn giúp bảo dưỡng máy, giúp máy luôn hoạt động hiệu quả.

2. Các bước kiểm định máy toàn đạc điện tử

Bước 1. Kiểm tra bên ngoài của máy

Quá trình này sẽ tiến hành kiểm tra hoạt động của các bộ phận như: ốc cân máy, vít vi động, bộ phận ngắm, ống quang học, lưới chữ thập,…

Thông qua kiểm tra để đảm bảo các bộ phận đều hoạt động bình thường. Vít sẽ không bị lỏng hoặc bị vặn quá chặt, lưới chữ thập không bị mờ,…

Bước 2. Tiến hành kiểm tra kỹ thuật

- Kiểm tra ống thủy và bọt thủy tròn

Để kiểm tra bọt thủy tròn cần đặt máy ở vị trí cân bằng, sao cho ống thủy dài nằm song song với hai ốc cân máy của chân đế. Sau đó xoay máy quay 900, dùng hai ốc cân máy điều chỉnh để đưa bọt nước vào giữa ống thủy dài.

Cuối cùng, xoay máy đi một góc 1800. Nếu bọt nước vẫn nằm giữa ống thủy dài có nghĩa là máy thỏa mãn điều kiện.

- Kiểm tra trục ngắm của bộ phận dọi tâm

Để kiểm tra trục ngắm, cần đặt máy ở vị trí cân bằng. Sau đó quay máy quanh trục của nó, sao cho tâm mốc ở mặt đất trùng với tâm của bộ phận dọi tâm của máy toàn đạc là được.

- Kiểm tra màng chỉ chữ thập

Màng chỉ chữ thập của máy gồm một tia nằm ngang và một tia thẳng đứng. Màng chỉ chữ thập đảm bảo khi chỉ đứng nằm trong mặt phẳng có chứa trục ngắm và chỉ ngang nằm trong mặt phẳng có chứa trục quay của ống kính.

- Kiểm tra sai số trục ngắm của ống kính (2C)

Để kiểm tra sai số trục ngắm, khi máy đang ở mặt thuận F1. Đưa ống ngắm vào một mục tiêu A cho trước, quy gốc bằng về 0’00”. Sau đó tiếp tục đảo kính, quay góc máy 1800″ (F2) rồi lại ngắm vào mục tiêu A. Đo lại giá trị H để kiểm tra sai số.

- Kiểm tra sai số chỉ tiêu của bàn độ đứng (MO)

Để kiểm tra sai số MO cần cài đặt góc đứng của máy ở chế độ Zenith = 00 và đang ở mặt thuận (F1). Sau đó đưa ống ngắm ngắm vào mục tiêu A, đọc giá trị góc đứng V1. Sau đó đảo ống kính quay máy đi 1800″, ngắm lại mục tiêu A và đọc giá trị góc đứng V2. Dựa vào kết quả đo sẽ kiểm tra được sai số và điều chỉnh phù hợp.

Để tìm hiểu thêm về “Thủ tục làm giấy kiểm định chất lượng sản phẩm” xin mời quý khách tham khảo tại đây!

3. Thời gian cần kiểm định khuyến cáo đối với máy toàn đạc là bao lâu để đảm bảo độ chính xác?

Như đã nói ở phần trên, chúng là đã có thể hiểu được lý do cần phải kiểm định định kỳ máy toàn đạc. Vậy chính xác chúng ta bao lâu cần kiểm định 1 lần thì phù hợp?

Thực tế, máy toàn đạc có thể xem là một thiết bị khá cao cấp và thường được sản xuất với chất lượng cao. Các thông số và chỉ số sai số của máy toàn đạc rất thấp, cho phép đo chính xác. Cũng chính nhờ đó mà thời gian cho việc kiểm định định kỳ cho máy toàn đạc có thể kéo dài tới 6 đến 12 tháng 1 lần.

Tuy nhiên, tùy vào mức độ sử dụng thực tế của người kỹ sư sử dụng, nếu máy toàn đạc được sử dụng liên tục trong thời gian dài, ít thời gian nghỉ hoặc thường xuyên gặp phải các vấn đề không mong muốn, cụ thể:

• Máy thường xuyên bị va chạm với các vật thể khác.
• Rơi rớt trong quá trình di chuyển.
• Thường xuyên sử dụng dưới thời tiết có nắng lớn hoặc mưa to.
• ..v..v….

Lúc này thời gian kiểm định máy toàn đạc có thể được rút ngắn lại. Vì các tác động trên sẽ khiến cho máy bị sai số. Nếu không kiểm định, hiệu chuẩn định kỳ cho máy toàn đạc, sai số sẽ làm ảnh hưởng đến chất lượng đo đạc, thi công công trình. Kiểm định cũng chính là bảo dưỡng để giúp thiết bị sử dụng được bền bỉ và lâu dài hơn, đem lại nhiều lợi ích cho chủ đầu tư.

4. Các thiết bị dùng để kiểm định máy toàn đạc

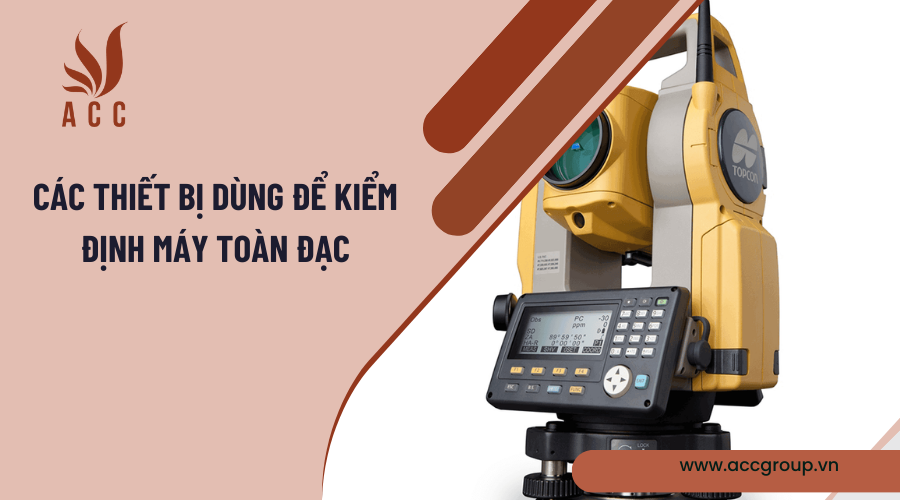

Các thiết bị dùng để kiểm định máy toàn đạc

Để kiểm định được máy toàn đạc, đòi hỏi các trung tâm kiểm định cần có đầy đủ các thiết bị cần thiết. Cụ thể hơn, các thiết bị và phương tiện cần thiết để kiểm định máy toàn đạc bao gồm:

• 01 máy toàn đạc chuẩn, được kiểm định theo định kỳ ở trung tâm đo lường Việt Nam (viết tắt là VMI).
• 01 máy thủy bình chuẩn, được kiểm định theo định kỳ ở trung tâm đo lường Việt Nam (viết tắt là VMI).
• 01 hệ thống kiểm tra sai số hệ thống góc đọc của máy toàn đạc là Collimator (được chuẩn hóa từ máy toàn đạc và thủy bình chuẩn nêu trên).
• 01 bãi chuẩn dùng để kiểm tra sai số đo cạnh của máy toàn đạc.

5. Các câu hỏi thường gặp

Máy toàn đạc điện tử là gì?

Máy toàn đạc điện tử là thiết bị đo đạc đa chức năng, sử dụng trong khảo sát và xây dựng để đo khoảng cách, góc và tọa độ của các điểm trên mặt đất.

Vì sao bắt buộc cần kiểm định máy toàn đạc?

Máy toàn đạc là thiết bị đo trắc địa chuyên trong các lĩnh vực đòi hỏi độ xác thực cao. Cụ thể như: đo trắc địa địa hình, địa chính, đo thi công công trình nhà ở, đường sá,…

Trong công đoạn sử dụng, máy có thể bị va chạm hoặc hoạt động làm việc dưới thời tiết khắc nghiệt,…Những tác nhân làm cho máy bị rung lắc, nhiệt độ như nắng lớn sẽ làm cho cho máy bị sai số. Nếu không kiểm định, hiệu chuẩn định kỳ cho máy, sai số sẽ làm ảnh hưởng tới chất lượng đo đạc, thi công công trình.

Ưu điểm Máy toàn đạc điện tử là gì?

Thiết bị này tích hợp nhiều chức năng như đo góc, đo khoảng cách, tính toán tọa độ, và các phép tính liên quan khác. Điều này giúp người dùng tiết kiệm thời gian và công sức khi thực hiện các công việc đo đạc.

Máy toàn đạc điện tử cung cấp kết quả đo đạc với độ chính xác cao, thường sai số rất nhỏ, phù hợp cho các công việc đòi hỏi sự chính xác như khảo sát địa hình, xây dựng và bản đồ.

Hy vọng qua bài viết, chúng tôi đã giúp quý khách hàng hiểu rõ hơn về Các bước kiểm định máy toàn đạc điện tử [Chi tiết]. Đừng ngần ngại hãy liên hệ với ACC nếu quý khách hàng có bất kỳ thắc mắc gì cần tư vấn giải quyết.
